交互視覺具佳的數據可視化地圖制作指南
2025-6-27 濤濤 設計管理與成長

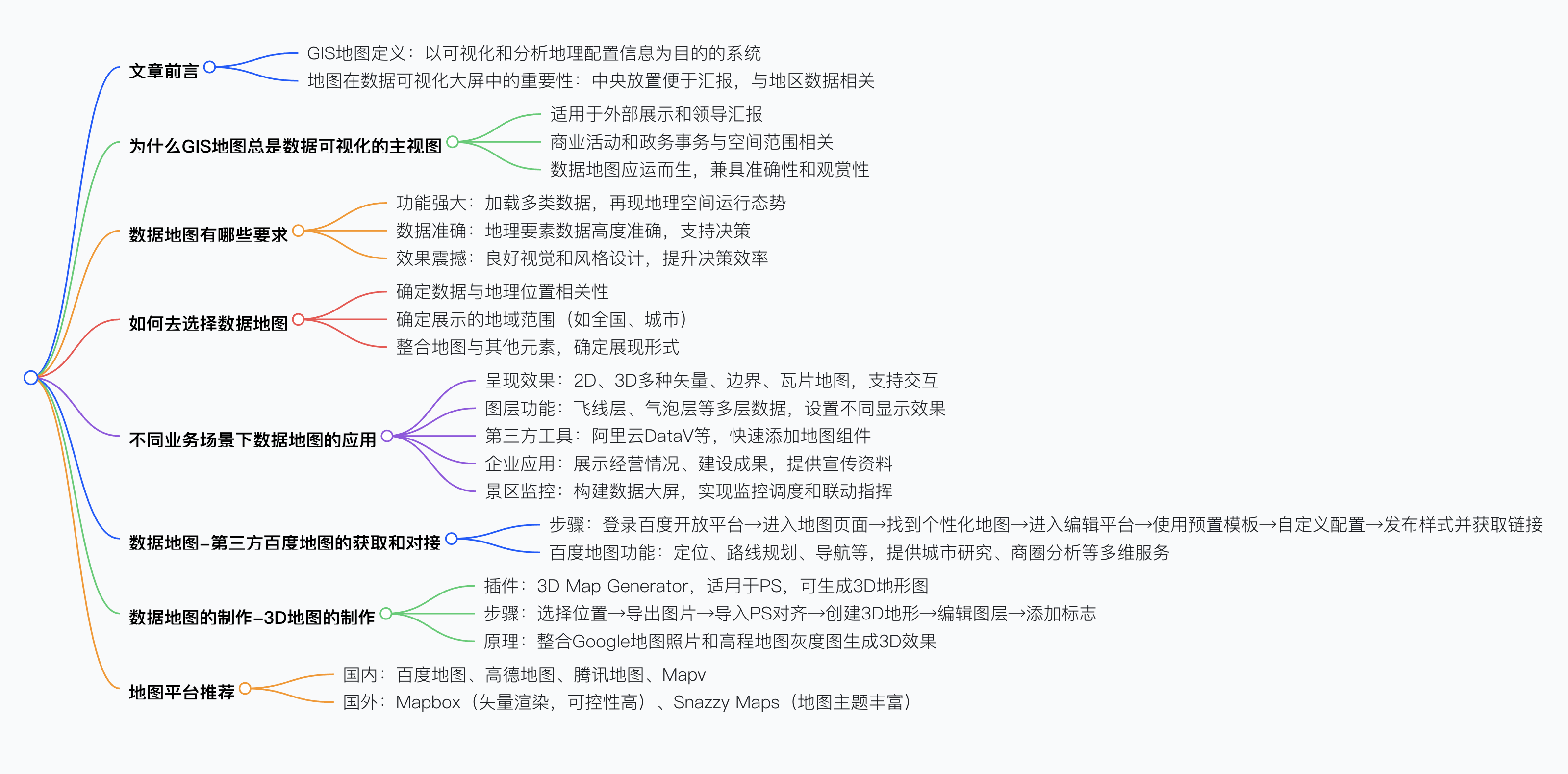

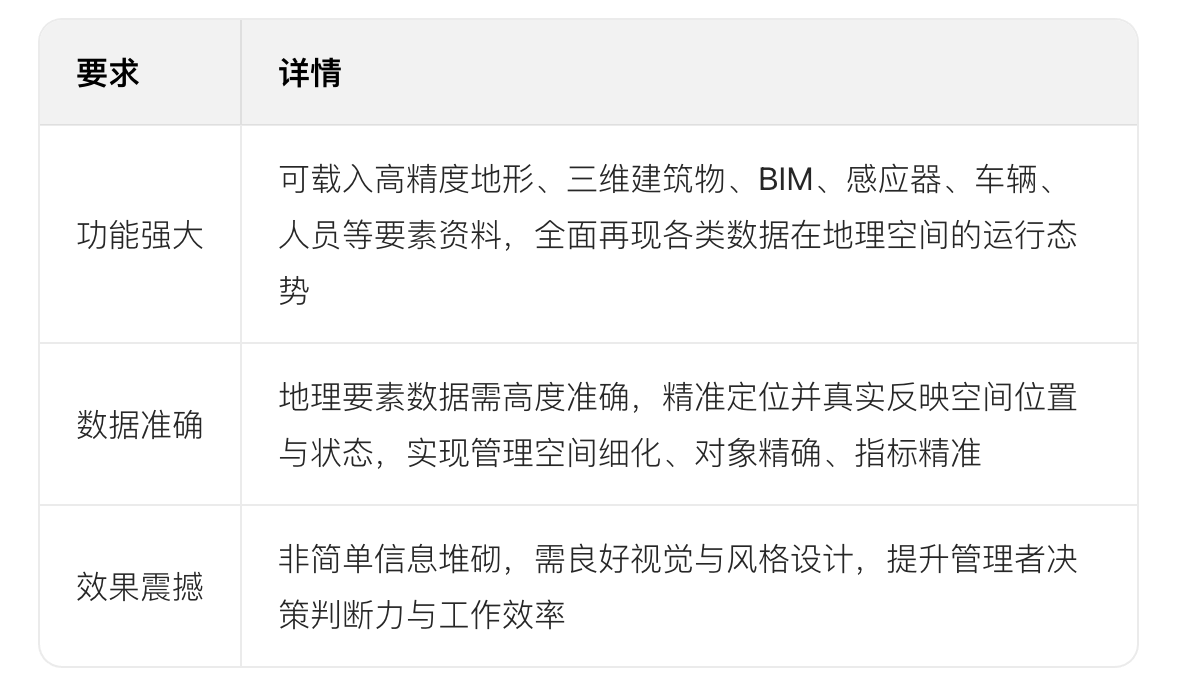

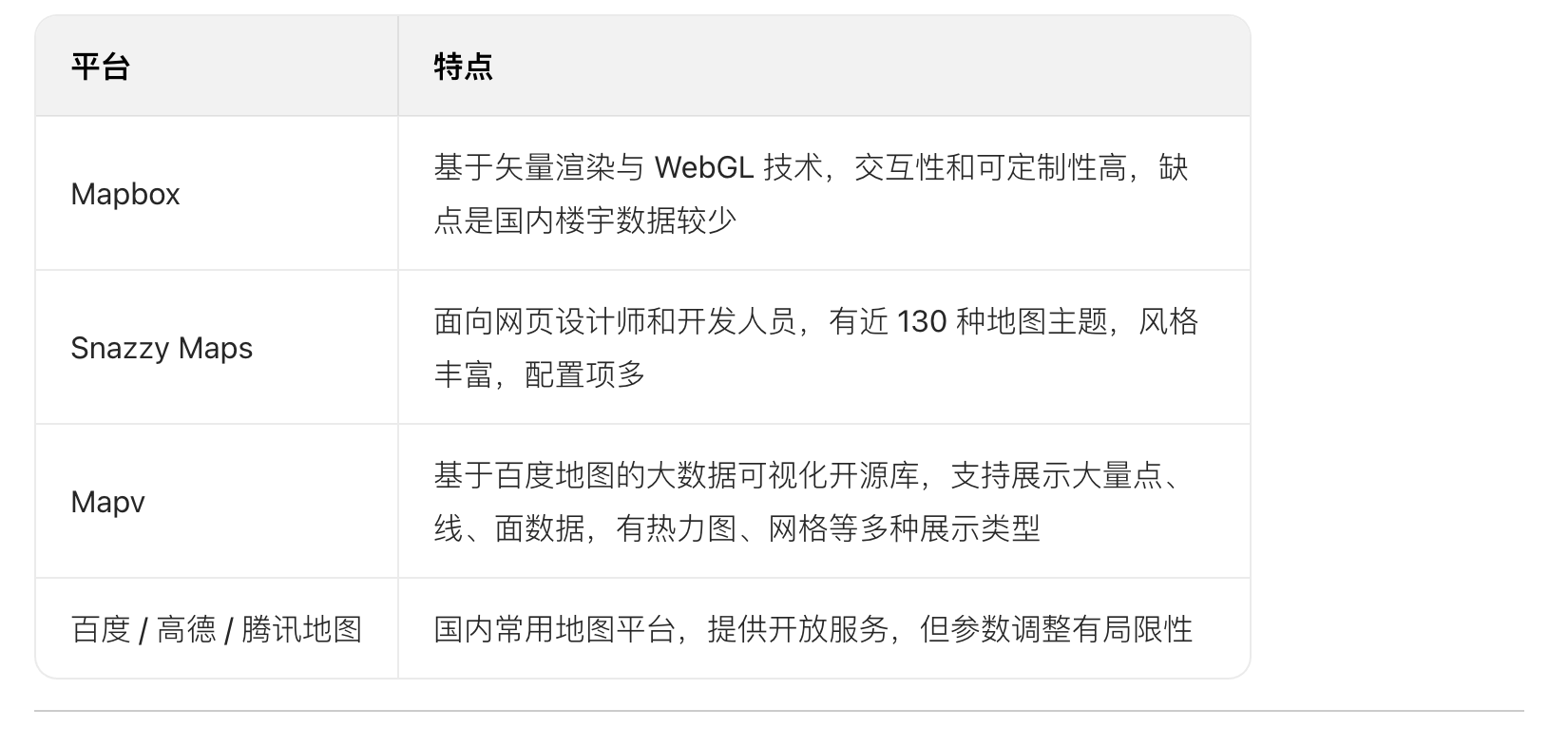

本文是 B 端設計師必看的數據可視化地圖制作指南，介紹了 GIS 地圖在數據可視化大屏中的重要應用，因其能直觀表達數據空間關系，被廣泛用于政務、商業等場景。文中提出數據地圖需滿足功能強大、數據準確、效果震撼的要求，還闡述了選擇數據地圖的方法，包括確定數據與地理位置相關性、地域范圍及與其他元素整合方式，同時分享了通過百度地圖等第三方平臺獲取地圖及利用 3D Map Generator 插件制作 3D 地圖的方法，最后推薦了 Mapbox、Snazzy Maps 等國內外地圖平臺。
- GIS 地圖定義：地理信息系統（GIS）是以可視化和分析地理配置信息為目的，用于描述地球及其他地理現象的系統。
- 在數據可視化中的作用：可視化大屏常將地圖置于中央，便于講解者匯報整體數據，因政務、商業活動多與地區相關，地圖成為數據可視化設計的必備元素。隨著技術發展，數據地圖將數據與地理結合，在準確傳達數據的同時更直觀、具觀賞性。
- 確定數據與地理相關性：先判斷數據是否與地理位置或地理信息相關。
- 明確地域范圍：如國內銷售公司關注全國、大區及各省數據，可用 2D 或 3D 中國地圖；聚焦城市某店則需更精準數據。
- 整合地圖與大屏元素：確定地圖在大屏中的展現形式，確保各元素協調統一，影響最終展示效果。
- 技術能力：可制作 2D、3D 矢量、邊界、瓦片地圖，支持交互、漫游（如點擊下鉆到區縣），可添加飛線層、氣泡層、熱力層等多層數據并設置不同效果。
- 工具支持：借助阿里云 DataV、騰訊云圖、百度 Sugar BI、袋鼠云 EasyV 等第三方工具，快速添加地圖組件、配置數據與顯示效果。
- 企業場景：用矢量圖、提示框等展示國內經營情況，宣傳大數據平臺建設成果，為媒體宣傳、企業接待提供資料。
- 景區管理：構建以 GIS 地圖為核心的數據大屏，接入 IOT 設備，實現監控調度、自動報警、聯動指揮等功能，集成管理全流程。
- 登錄百度開放平臺，進入地圖頁面。
- 下拉找到 “個性化地圖”，點擊查看詳情。
- 進入個性化地圖編輯平臺。
- 選擇預置地圖模板（如黛青、曜夜等）。
- 自定義配置地圖元素（顏色、字體、界線等），左側有詳細配置項。
- 配置完成后 “發布樣式”，復制鏈接交付開發。
- 插件功能：適用于 PS 的三維地圖生成插件，可基于高程地圖灰度圖生成 3D 地形，支持編輯地形要素、添加紋理貼圖等。
- 制作步驟：
- 打開插件，選擇 “Find Real Location”，連接 Google Maps 或 OpenStreetMap。
- 選擇位置，導出衛星圖和高程圖。
- 在 PS 中導入圖片并對齊，裁剪多余部分。
- 點擊 “創建 3D 地形”，等待生成。
- 編輯圖層，添加描邊、指北針、樹木等標志，增強圖面信息。
答案：因?yàn)榭梢暬笃炼嘤糜谕獠空故净蝾I(lǐng)導匯報，在大屏中央放置地圖，講解者可直觀介紹整體數據情況，便于獲取決策信息。且政務事務和商業活動都在一定空間范圍內進行，重要數據多與地區直接相關，使用地圖能方便獲取整體信息，所以 GIS 地圖成為數據可視化的主視圖。
答案：百度地圖個性化配置主要步驟為：首先登錄百度開放平臺進入地圖頁面，找到個性化地圖并進入編輯平臺；然后選擇預置模板，對地圖背景、陸地、水系、建筑物等元素的顏色、字體、界線等進行自定義配置；最后發布樣式，獲取調用鏈接交付開發。
答案：3D Map Generator 插件制作 3D 地圖的核心原理是將 Google 地圖的照片效果和 heightmapper 高程地圖的高度灰度圖數據，通過 PS 整合為一。高度灰度圖用灰度表示高程數據（黑色為最小高度，白色為最大高度），插件基于此準確地理信息生成三維地形，再通過編輯地形要素和添加紋理貼圖，形成 3D 可視化效果，理論上只要有相應高度灰度圖，就可生成全球任一地方的 3D 地形。
